Латунный сепаратор в подшипниках SFERIX: почему это стандарт для тяжелых условий

В узлах с экстремальными динамическими нагрузками — виброгрохотах, дробилках и мощных редукторах — подшипник выходит из строя не из-за износа тел качения, а по причине разрушения сепаратора. Стальной штампованный сепаратор в таких условиях становится «слабым звеном»: под воздействием высокочастотной вибрации в нем возникают усталостные трещины, приводящие к мгновенному заклиниванию узла. В SFERIX мы решили эту проблему через массовое внедрение массивных латунных сепараторов.

Латунный сепаратор в подшипниках SFERIX — это массивный литой или фрезерованный конструктив, обладающий высокой вязкостью, низким коэффициентом трения и превосходной теплопроводностью. В отличие от стали, латунь демпфирует ударные нагрузки и сохраняет структурную целостность при вибрациях с ускорением свыше 10g. Это увеличивает эксплуатационный ресурс узла в 2.5–3 раза в условиях, где стандартные решения выходят из строя из-за усталостного разрушения «клетки».

Физика процесса: как вибрация убивает подшипник

При работе в виброузлах (например, в инерционных грохотах ГИС или ГИТ) сепаратор испытывает колоссальные инерционные нагрузки. Тела качения под действием центробежных сил и вибрации постоянно «бьют» по перемычкам сепаратора.

Сталь — материал жесткий и склонный к накоплению усталостных напряжений. Тонкая стенка штампованного стального сепаратора не способна поглощать энергию удара. В результате в углах карманов тел качения возникают микротрещины, которые при частоте вибрации 15–20 Гц превращаются в разломы за считанные недели. Латунь, обладая более высоким коэффициентом внутреннего затухания, поглощает эту энергию, работая как микро-демпфер.

Заметка лаборатории

Инерционные силы: Латунь тяжелее стали, но её массивность позволяет распределять инерционные векторы более равномерно, исключая локальную деформацию.
Усталостная прочность: Предел выносливости латунных сплавов SFERIX оптимизирован для работы в условиях знакопеременных нагрузок.
Контроль качества: Каждый сепаратор проходит ультразвуковую дефектоскопию на отсутствие скрытых раковин и включений в рамках наших 5 ступеней контроля.

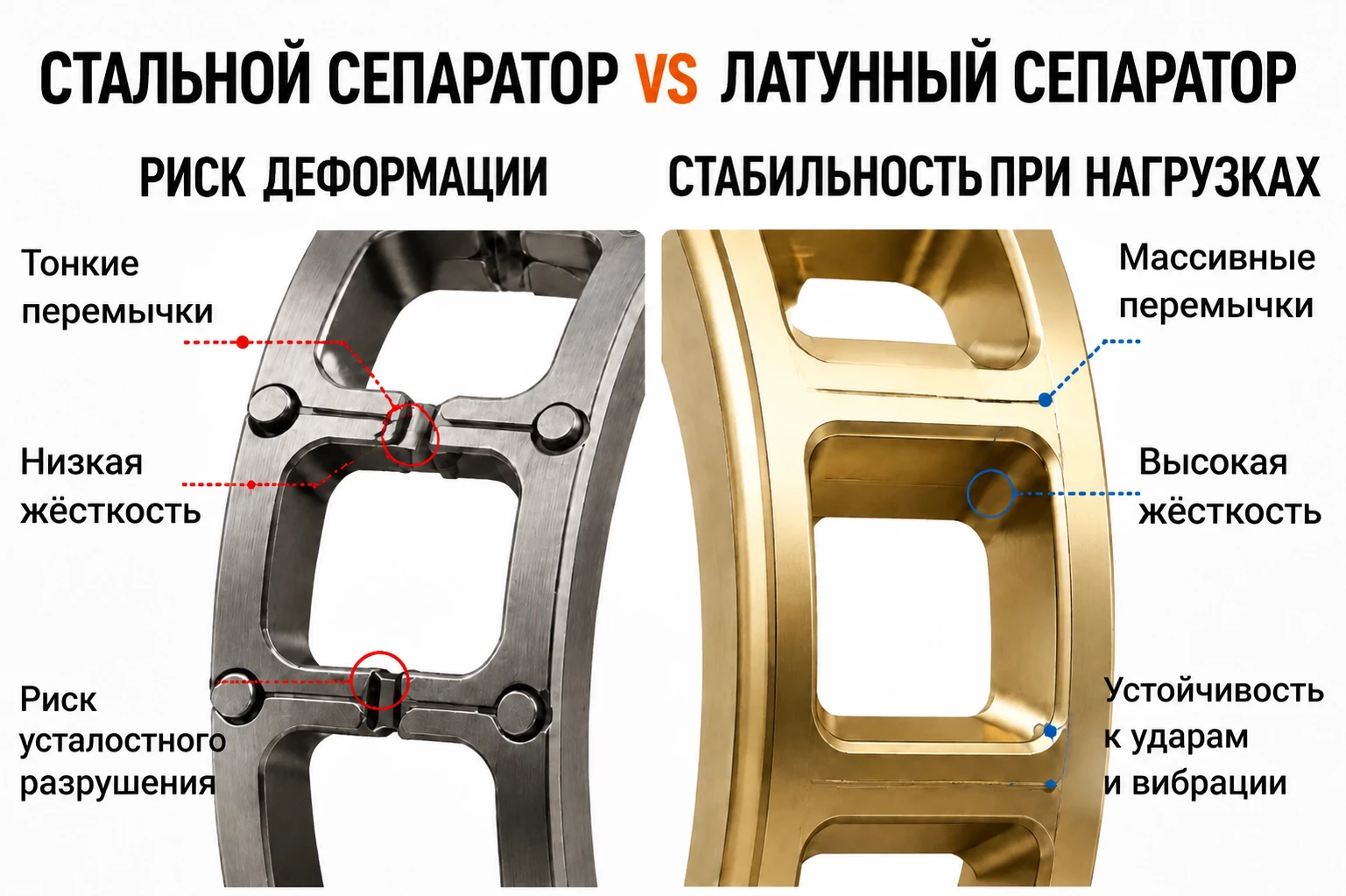

Массивный латунный сепаратор (M) против стального штампованного (J)

Основное отличие заключается не только в материале, но и в геометрии. Стальной сепаратор (индекс J) изготавливается методом холодной штамповки из листа. Массивный латунный сепаратор SFERIX (индекс M) — это прецизионное литье с последующей механической обработкой всех поверхностей.

Инженерная справка: Метод центрирования

Ключевым фактором надежности является способ центрирования сепаратора. В тяжелых подшипниках SFERIX мы применяем два типа:

Центрирование по телам качения (M): Стандарт для общих нагрузок.

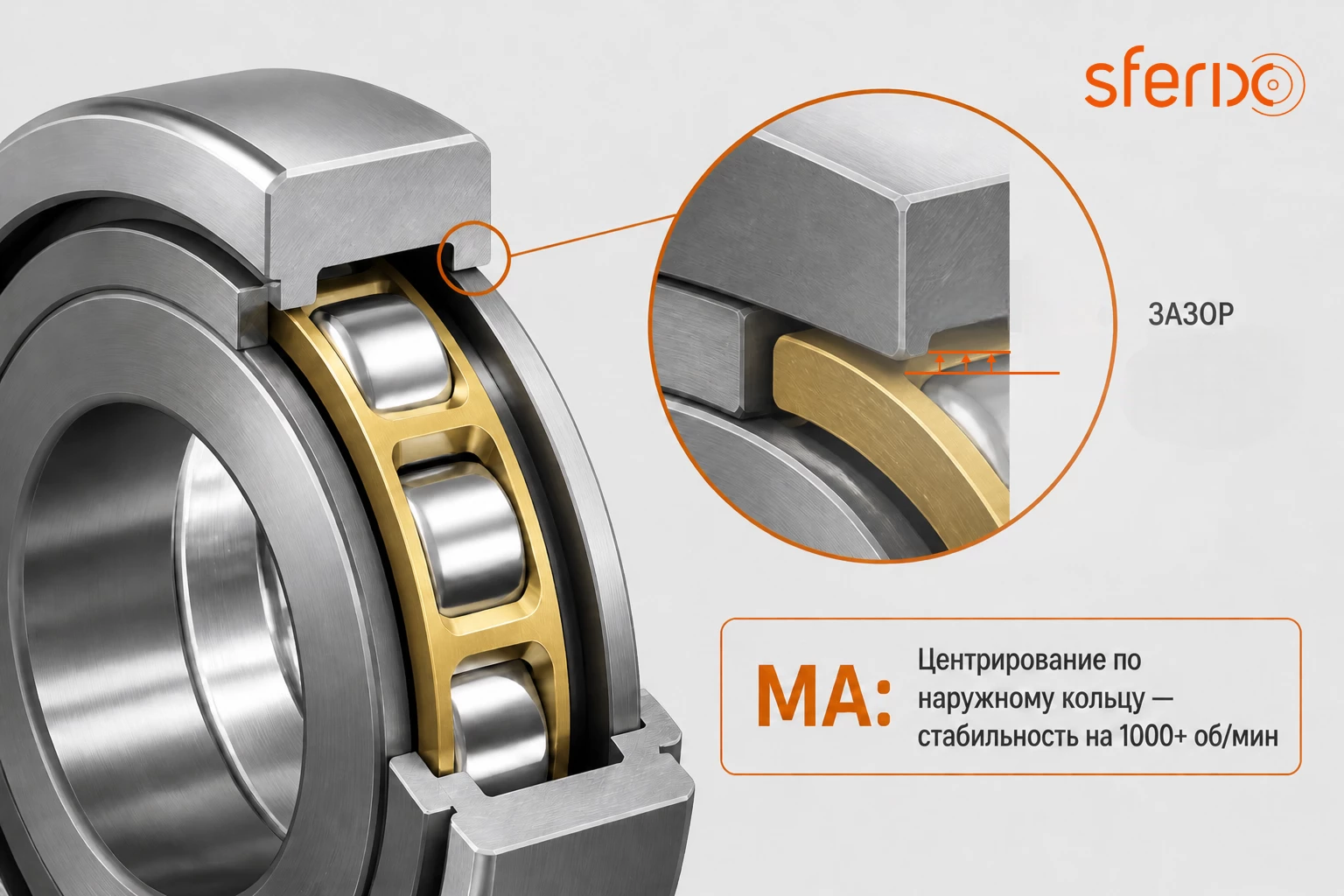

Центрирование по наружному кольцу (MA): Оптимально для вибромашин. Сепаратор скользит по прецизионно обработанной поверхности наружного кольца, что минимизирует его «болтанку» и предотвращает резонансные колебания тел качения.

Важно для проектировщика

Жесткость: Массивный сепаратор в 5–8 раз жестче штампованного, что исключает перекос роликов.
Точность: Посадочные места тел качения обрабатываются по квалитетам P6/P5, обеспечивая идеальное пятно контакта.
Вес: Увеличенная масса сепаратора способствует более стабильному вращению на высоких скоростях за счет гироскопического эффекта.

«Я часто вижу подшипники, которые присылают нам на экспертизу после аварий на карьерах. Стальной сепаратор в грохоте просто "разжевывает" в труху за считанные часы после появления микротрещины. Латунь же за счет своей вязкости работает как демпфер — она прощает микроперекосы и гасит удары, которые для стали фатальны. Для наших клиентов мы сделали латунный сепаратор базовым стандартом в виброустойчивой серии, потому что цена простоя оборудования в карьере несопоставима с разницей в стоимости подшипника.»

3 причины выбрать серию SFERIX с латунным сепаратором

1. Антифрикционные свойства: работа при дефиците смазки

Латунь сама по себе является антифрикционным материалом. В моменты пуска или при кратковременном разрыве масляной пленки (что часто бывает при сильных вибрациях) латунь не «приваривается» к стальным телам качения. Это свойство обеспечивает так называемую «аварийную выживаемость» узла.

2. Теплопроводность: спасение от локального перегрева

Коэффициент теплопроводности латуни в 2–3 раза выше, чем у стали. В условиях высоких оборотов тепло из зоны контакта роликов с сепаратором отводится мгновенно. Это предотвращает локальный отпуск закаленной стали тел качения и сохраняет расчетную твердость 60–64 HRC.

3. Демпфирование: гашение ударных нагрузок

В отличие от полиамидных сепараторов, которые «дубеют» на холоде и становятся хрупкими, и стальных, которые передают вибрацию дальше, латунь сохраняет пластичность во всем диапазоне температур (от -60°C до +250°C), эффективно гася микроудары.

Где это критично?

Использование латунных сепараторов SFERIX обязательно в следующих узлах:

Виброгрохоты и вибропитатели: Исключение поломок из-за ускорения вибрации.
Дробилки (конусные, щековые): Компенсация огромных радиальных усилий и ударных нагрузок при попадании недробимых тел.
Мощные редукторы: Работа в условиях высоких температур и масляного тумана.
Тяговые двигатели: Устойчивость к воздействию магнитных полей и токов (латунь немагнитна).

Часто задаваемые вопросы

Можно ли заменить латунный сепаратор на стальной в виброузле?

Категорически нет. В условиях интенсивной вибрации стальной штампованный сепаратор быстро накапливает усталостные напряжения. Из-за низкой вязкости стали в местах изгиба «лепестков» возникают трещины, которые приводят к разрушению сепаратора и заклиниванию тел качения. Латунь в таких условиях работает в 3 раза дольше за счет своих демпфирующих свойств.

Боится ли латунь высоких температур?

Нет, латунные сепараторы SFERIX сохраняют свои механические свойства и геометрическую стабильность при температурах до +250°C. Это значительно превосходит возможности полиамидных сепараторов (лимит +120°C) и сопоставимо со сталью. Однако, в отличие от стали, латунь при нагреве не теряет антифрикционных свойств, что критически важно для предотвращения заедания в перегретом узле.

Как маркируются подшипники SFERIX с латунным сепаратором?

В системе обозначений SFERIX латунный сепаратор маркируется суффиксом M. Если сепаратор центрируется по наружному кольцу, используется маркировка MA, если по внутреннему — MB. Например, подшипник 22320 M — это сферический роликовый подшипник с массивным латунным сепаратором, который является прямым аналогом премиальных серий для тяжелой промышленности.

В чем преимущество латуни перед полиамидом (стеклопластиком)?

Полиамидные сепараторы (индекс TVH или P) дешевле и легче, но они имеют жесткий температурный лимит и склонны к старению. При температуре выше +120°C или при контакте с агрессивными присадками в масле полиамид становится хрупким и крошится. Латунный сепаратор SFERIX — это химически нейтральное и термически стойкое решение для узлов, где надежность важнее экономии веса.

Влияет ли латунный сепаратор на уровень шума подшипника?

Да, массивный латунный сепаратор значительно снижает уровень шума и вибрации подшипника. За счет прецизионной обработки карманов и демпфирующих свойств металла тела качения перемещаются более плавно, без металлических щелчков, характерных для стальных штампованных корзин. Это позволяет подшипникам SFERIX соответствовать высоким классам виброакустики (Z3V3 и выше).
