5 ступеней контроля качества SFERIX: как мы гарантируем ресурс подшипника

В современной промышленной реальности наличие сертификата ISO 9001 у завода-изготовителя является лишь базовым входным билетом на рынок, но не гарантией долговечности узла. Для инженера «бумажное» качество вторично по сравнению с фактическим состоянием металла и точностью геометрии. В SFERIX мы внедрили систему двойного контроля: первая проверка проходит на линии производства, вторая — в нашей лаборатории в Санкт-Петербурге перед отправкой клиенту.

Контроль качества SFERIX — это цикличный процесс, включающий спектральный анализ стали, замер твердости (60–64 HRC), инструментальный контроль геометрии (P6/P5), проверку чистоты смазки и финальную вибродиагностику на стендах по ISO 15242. Такой подход позволяет нам гарантировать ресурс узла даже при системном замещении премиальных брендов уровня SKF и FAG, исключая риск скрытого производственного брака или повреждений при логистике.

оптико-эмиссионные спектрометры для верификации каждой входящей партии. Наш эталон — сталь марки ШХ-15 (европейский аналог 100Cr6). Мы контролируем не только наличие хрома (1,3–1,65%), но и строгое ограничение вредных примесей — серы и фосфора, которые провоцируют хрупкость и преждевременное усталостное выкрашивание.

• Верификация состава: Подтверждение содержания углерода (0,95–1,05%) для обеспечения прокаливаемости.

• Контроль примесей: Содержание серы (S) — не более 0,020%, фосфора (P) — не более 0,027% по ГОСТ 801.

• Исключение карбидной ликвации: Анализ равномерности распределения карбидов в структуре металла.

Точность вращения и отсутствие биений зависят от соблюдения квалитетов точности. Мы проверяем геометрические параметры на соответствие допускам P6 и P5. Основное внимание уделяется не только внешним размерам, но и отклонениям формы: круглости дорожек качения и соосности внутреннего и внешнего колец.

1. Допуски: Проверка радиального и осевого биения по внутреннему кольцу (максимальные отклонения в пределах 5–9 мкм для прецизионных серий).

2. Радиальный зазор: Контроль фактического зазора (C2, CN, C3, C4) с использованием специализированных измерительных приборов.

3. Посадочные поверхности: Проверка цилиндричности и конусности отверстия под вал.

Твердость определяет контактную усталостную прочность. В лаборатории SFERIX каждый контрольный образец подвергается инденторному испытанию — вдавливанию алмазного конуса под нагрузкой. Наш стандарт для колец и тел качения — 60–64 HRC. «Сырой» металл быстро деформируется под нагрузкой, а перекаленный становится хрупким, что ведет к раскалыванию колец.

• Метод: Классическое испытание по Роквеллу (шкала С) в трех точках на каждом кольце.

• Глубина закалки: Проверка эффективного слоя для исключения «мягкой сердцевины» в роликах.

• Стабильность: Разброс твердости внутри одной партии не должен превышать 2 единиц HRC.

Даже идеальная сталь выйдет из строя, если поверхность имеет высокую шероховатость или в смазку попал абразив. Мы используем цифровые микроскопы для оценки чистоты желобов (суперфиниширования) и контроля отсутствия дефектов сепаратора.

1. Шероховатость (Ra): Контроль параметра Ra дорожек качения (не более 0,08–0,16 мкм для предотвращения разрыва масляной пленки).

2. Трибология: Проверка типа и объема заложенной смазки. Мы контролируем отсутствие посторонних включений в литиевых и синтетических композитах.

3. Целостность уплотнений: Проверка плотности прилегания кромок 2RS/ZZ для защиты от внешней среды.

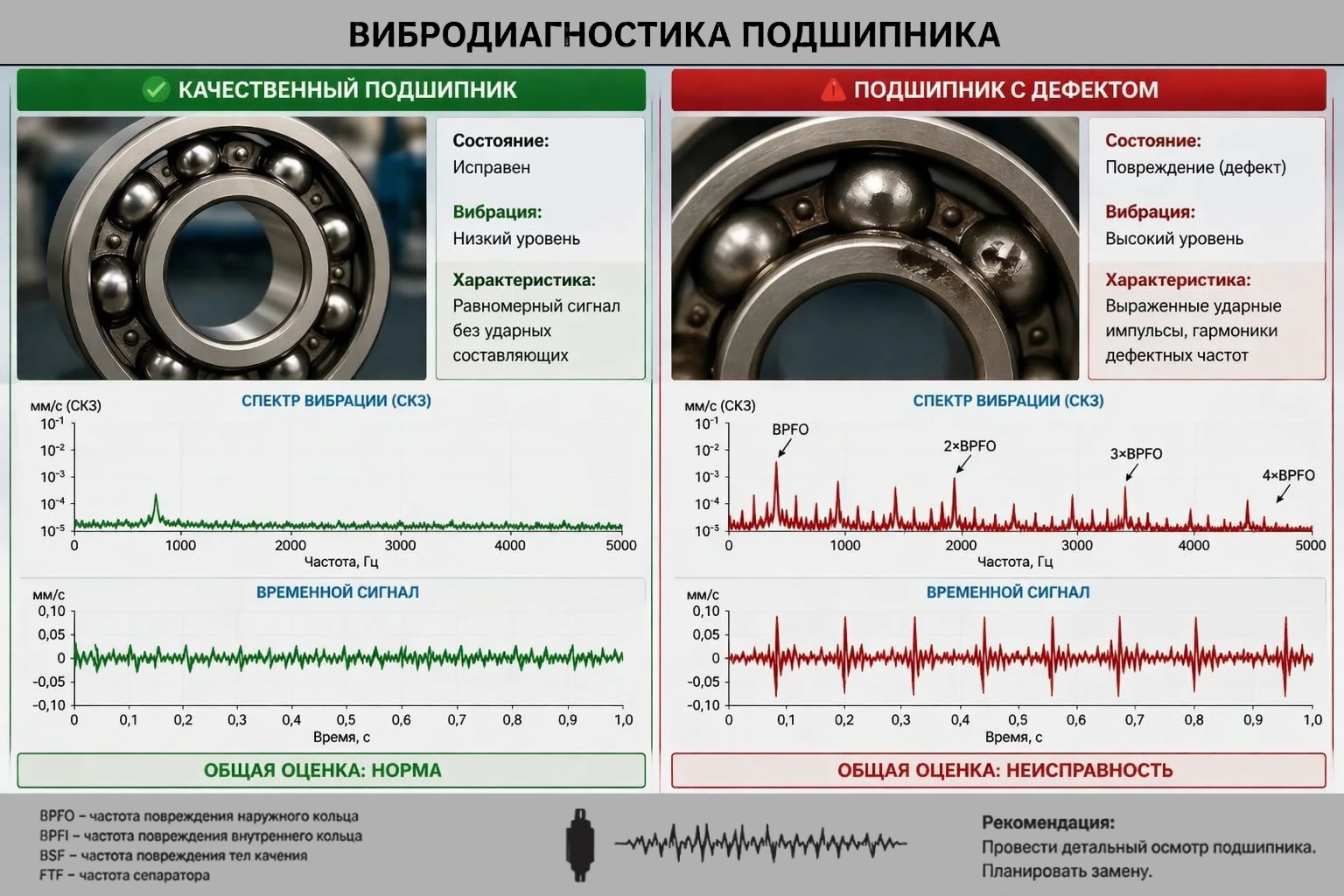

Финальная ступень — «детектор лжи» для подшипника. Даже если геометрия в норме, скрытые дефекты (микроскопические забоины, резонанс сепаратора) проявят себя на вибростенде. Мы измеряем среднеквадратичное значение виброскорости в трех частотных диапазонах.

• Стандарт: Соответствие классам Z3V3 или Z4V4 (низкий уровень шума и вибрации).

• Анализ спектра: Выявление дефектов по характерным частотам (BPFO — внешнее кольцо, BPFI — внутреннее).

• Защита от логистического брака: Исключение подшипников с «бринеллированием» (вмятинами), возникшим при некорректной транспортировке.

По результатам всех испытаний формируется внутренний протокол QC. В отличие от декларативного подхода, SFERIX предоставляет техническую уверенность. Если вы ранее использовали продукцию брендов Tier-1, переход на SFERIX будет подкреплен цифрами, а не обещаниями.
