Алгоритм подбора обгонных муфт SFERIX: расчет крутящего момента

Выбор обгонной муфты (стопора обратного хода) по принципу «соответствия диаметру вала» — самая частая причина аварийных остановок в промышленном приводе. Подшипник может простить небольшую перегрузку, но обгонная муфта при превышении расчетного момента либо мгновенно срезает блокирующие элементы, либо «зализывает» кулачки, превращаясь в обычную втулку. В SFERIX мы используем методику подбора, основанную на динамических коэффициентах и пиковых нагрузках привода.

Первым этапом инженерного расчета является определение статического момента, который муфта будет передавать в штатном режиме работы.

Формула:

Tnom=9550•(P/n)

Где:

• 9550 — коэффициент пересчета единиц;

• P — установленная мощность электродвигателя в кВт;

• n — частота вращения вала в месте установки муфты (об/мин).

Важно: Если муфта установлена после редуктора, для расчета используются обороты выходного вала и мощность с учетом КПД трансмиссии.

1. Точность данных: Используйте номинальную мощность двигателя, а не фактическую потребляемую нагрузку, чтобы создать запас прочности.

2. Точка замера: Учитывайте, что при снижении оборотов (через редуктор) крутящий момент кратно возрастает при той же мощности.

3. Единицы измерения: Момент всегда выражается в Ньютон-метрах (Нм).

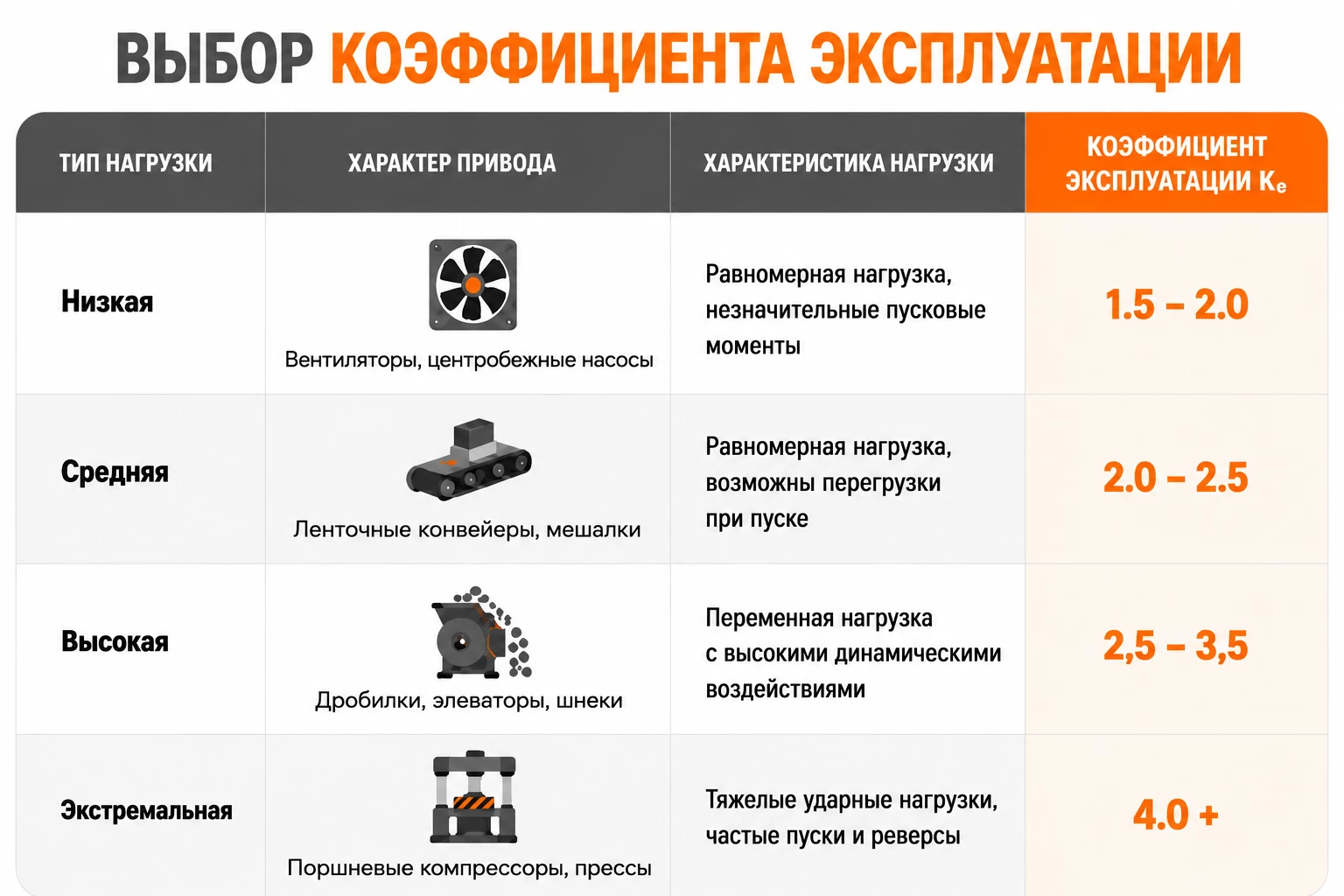

Номинальный момент — это идеализированная нагрузка. В реальности муфта сталкивается с пусковыми токами, вибрацией и инерционными ударами. Коэффициент Sf​  (Service Factor) корректирует расчет под конкретный тип оборудования.

При резком переходе из режима свободного хода в режим блокировки (например, при внезапном отключении привода наклонного конвейера) инерция груза создает пиковый момент, который может в 3–4 раза превышать номинал. Использование на тяжелых подъемниках недопустимо.

       Sf<2.5S_f < 2.5Sf​<2.5

Теперь мы объединяем полученные данные, чтобы получить число, с которым будем сверяться в каталоге SFERIX.

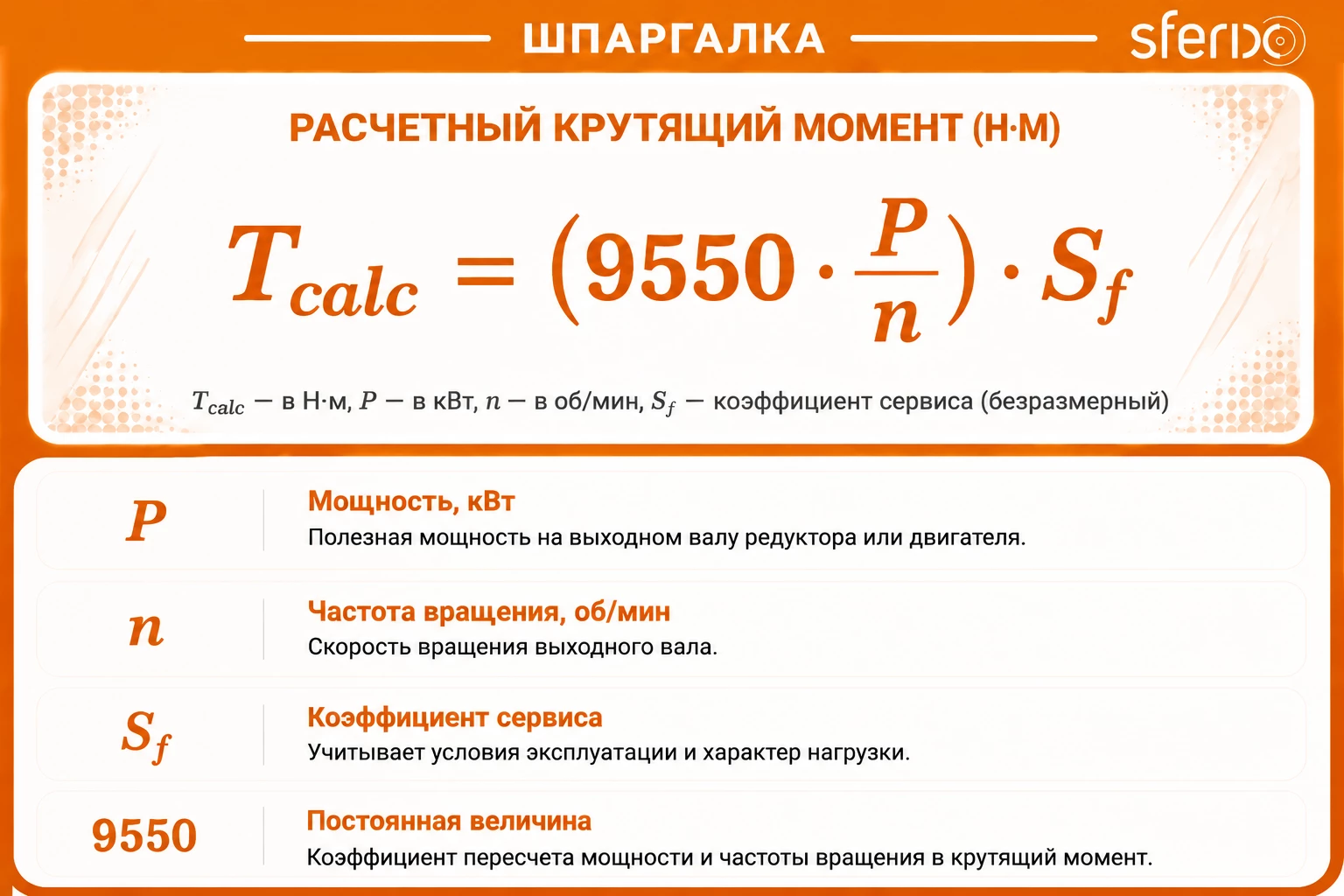

Формула:

Tcalc=Tnom•Sf

Полученное значение Tcalc — это минимально допустимый порог. В каталоге необходимо выбрать модель, у которой параметр Maximum Torque (или Tn) строго больше или равен вашему расчетному значению.

• Запас прочности: Если ваше значение Tcalc​ совпадает с предельным значением муфты «впритык», всегда выбирайте следующий типоразмер.

• Учет пусковых характеристик: Для двигателей с прямым пуском (без частотного преобразователя) коэффициент Sf​ следует увеличивать на 20%.

После выбора муфты по моменту необходимо проверить её на совместимость с динамикой системы.

1. Свободный ход (nmax): В режиме обгона (когда муфта не передает момент) у неё есть лимит по оборотам, ограниченный центробежными силами и нагревом. Убедитесь, что обороты вашего вала ниже табличного значения nmax.

2. Допуски вала: Обгонные муфты крайне чувствительны к посадке.

• Для муфт со шпоночным пазом (серии FN, FND) стандартный допуск вала — js6 или h6.

• Для муфт под запрессовку (серия FP) требуется прецизионный допуск h5 и шероховатость вала не более Ra​0.8.

• Серия FN: Базовая муфта без подшипников. Требует наличия внешних опор для обеспечения соосности. Идеальна для интеграции внутрь существующих редукторов.

• Серия FND: Герметичный узел со встроенными подшипниками и смазкой Lube for Life. Лучший выбор для внешней установки и грязных сред.

• Серия FP: Компактная муфта для установки внутри шкивов или зубчатых колес. Не имеет шпоночного паза, передает момент за счет прессовой посадки.

Задача: Подобрать муфту-стопор для привода промышленного вентилятора.

• Мощность: P=45 кВт.

• Обороты вала: n=1450 об/мин.

• Тип нагрузки: Средняя (Sf=2.0).

Расчет:

Tnom=9550•45/1450=296.4 Нм

Tcalc=296.4•2.0=592.8 Нм

Вердикт: Требуется муфта с номинальным моментом не менее 600 Нм. По каталогу SFERIX это соответствует типоразмеру FND 35 (момент 725 Нм). Выбор сделан с корректным запасом.
